胶球清洗装置是火力（核）发电厂设备中非常重要的 清洗设备。在热交换管路中，任何微小杂质沉积形成的水垢都会降低换热效率，引起汽轮机排汽压力的增加，最终导致发电机组输出能量的损失。因此，保持凝汽器换热管路的清洁，提高凝汽器的换热效率，对提高整个机组的热效率有着非常重要的影响。

　　凝汽器胶球清洗系统是使湿态直径略大于凝汽器换热管内径的弹性胶球在凝汽器换热管内通过，在此过程中胶球擦洗换热管内壁，从而起到了清洗水管内壁沉积的污物和水垢，避免微生物的生长，防止腐蚀的作用。确保了换热管内壁清洁，保证了良好的换热效果，提高了机组的热效率。

一、用途
　　胶球清洗装置可在机组不减负荷的情况下清洗冷凝器冷却管，提高冷凝器的传热效果，防止汽轮机热效率因背压升高而降低，同时可防止冷却管因结垢而腐蚀，延长冷却管的使用寿命，是节能和改善劳动条件的理想设备。

二、系统组成
　　本装置由收球网、二次滤网、装球室、胶球输送泵和电气控制柜等部件组成。对大机组采用单元制系统即冷凝器每一侧使用收球网、装球室、胶球输送泵各一台；对于小机组通常采用共用制系统即冷凝器两侧共用装球室、胶球输送泵各一台，收球网、二次滤网、分汇器等每侧各一台。

三、工作原理
　　选用合适的海绵胶球，球的湿态直径比冷却管内径略大一点（约1-2mm），且湿态比重与水相近。将海绵胶球从装球室手孔处放入装球室内，数量为冷凝器进水室冷却管数的7%~13%。然后启动胶球泵，打开系统中的控制阀门，在胶球泵的作用下，胶球就在比循环水进口压力略高一些的水流带动下，送入循环水进水管，随着循环水的流动，胶球进入冷凝器水室。因胶球是一个多维微孔柔软的弹性体，在循环水进出口压力差的作用下，被挤压通过冷却管，对冷却管内径进行一次擦洗，使管内壁污垢随水流带出，胶球通过冷凝器管后与循环水一起进入收球网，在收球网板的阻挡下，把胶球分离出来，随后被胶球输送泵抽出，再进入装球室。如此循环，胶球连续自动擦洗冷凝器冷却管内壁使之保持清洁。

四、各组成设备介绍
? 收球网
　　收球网是凝汽器进行胶球清洗过程中的关键组成设备之一。它安装在冷凝器循环水的出水管路中，从冷凝器出来的循环水和胶球经过收球网后，循环水自收球网板流出，而胶球被收球网收回，并由胶球引出管流进胶球输送泵送入装球室，供再循环使用。要维持海绵胶球对冷凝管的连续清洗，就要将胶球源源不断地送入清洗系统中。再将清洗过冷却管的胶球及时回收，再次用于清洗之用。收球网就是用来把分散在冷却水中的胶球全部收集起来的，以便重复使用的设备所以收球网的收球率很重要。

　　收球网的网板采用不锈钢材料、抗腐蚀、抗冲击、耐老化。
　　我公司设计生产的第二代收球网，采用较新结构及先进技术设计。

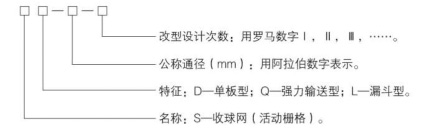

型号说明：

? 装球室
　　装球器是胶球自动清洗系统中用于装球、收球、换球及观察胶球运行情况的一种设备。它主要由外壳、漏斗、切换阀等组成，并配有观测窗、放汽放水阀门等。在顶盖上镶装有机玻璃观察窗和排气阀，在外壳下部装有放水阀。装球器设计有足够的容积，以保证海绵胶球在装球器内有回旋的空间。其中收球斗、切换阀、单向阀均采用耐腐蚀的不锈钢制造。由于在装球器中设计有独特的单向阀装置，从而取消了原来的电动门，不仅简化了胶球清洗系统及运行操作，而且便于实现自动控制，提高了运行的可靠性。

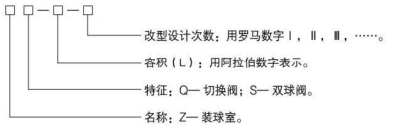

型号说明：

? 胶球输送泵
　　胶球泵是胶球自动清洗装置中使胶球连续清洗、不断循环的专用动力设备。具有不损球、不堵塞、运行平稳、使用寿命长等特点。
　　胶球输送泵是一种无障碍离心泵，由于将泵的壳体和叶轮设计成宽阔的流道形式，所以不会发生胶球堵塞现象，该泵亦称不堵塞泵。该泵采用滚动轴承，以润滑脂润滑，轴端密封为机械密封。采用后抽式设计，便于检修。胶球泵选用 Y 型电机驱动，采用悬臂梁结构，插轴式或靠背轮联接。该泵的通流部分可以采用不同性能不锈钢制造，适用于以不同水质为冷却水源的发电厂。除适用于输送胶球外，还适用于输送磨耗性小含固态物质的混合液。

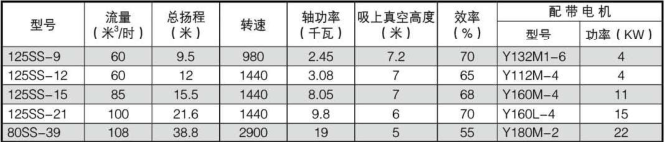

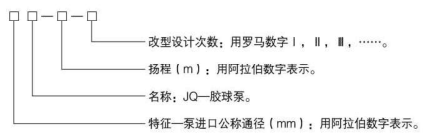

型号说明：

? 分汇器
　　分汇器可以将一根循环管分开成两根独立的管，比如在装球器出口一根管路变到两只喷球器的入口管路，那么分汇器可以很好的将此功能实现；同样当把两根再循环管合在一起成为一根再循环管时，比如两个收球口的管路汇集到胶球泵的入口管路时，分汇器扮演了同样的角色。
分汇器是一个三通（管）阀。通过其中导向板的切换可使胶球进入需要清洗的一侧冷凝器中。它也可作为收球网胶球引出管的汇合和胶球管的分流三通管使用。

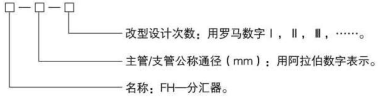

型号说明：

? 胶球
　　作为提高发电厂运行效率的重要手段之一，在线式凝汽器胶球清洗系统已经成为电厂的标准配置，胶球质量好坏是该系统的关键要素之一。
　　应选耐磨、质地柔软富于弹性，材质均匀，硬度适中，气空均匀贯通，湿态比重1.00-1.15，在5-45℃水温下，使用期内球内径不大超标，不老化。
　　使用时湿态球直径一般比冷却管内径大1.0-2.0mm，冷却管有两种规格时，以小规格的一种为准，冷却管口加装套管口以套管为准选择胶球。
